Запчасти для тяжёлых дисковых борон БДТ-3 и БДТ-7
БДТ-3 и БДТ-7 применяют для лущения стерни и предпосевной обработки почвы. Для ремонта рабочих и опорных узлов борон представлены детали дисковых батарей, подшипникового узла, стоек и креплений, а также гидроцилиндр для БДТ-7.
Основные группы деталей
- Рабочий диск. Вырезной диск БДЮ 01.401 размером D660×6 из стали 65Г указан для борон БДТ-3 и БДТ-7.
- Подшипниковый узел. Втулка БДЮ.01.802А, корпус БДЮ.01.304А и крышка БДЛ.322 относятся к корпусу подшипника 7212.
- Оси дисковых батарей. БДБ.03.613 рассчитана на 7 дисков и имеет длину 1490 мм, БДБ.04.614 — на 8 дисков и 1710 мм, БДБ.16.602 — на 9 дисков и 1930 мм.
- Стойка и её крепление. Стойка батареи БДБ 03.020А, планка БДБ 03.564, гайка оси стойки М42×3 и замок гайки БДБ 03.411.
- Рычаг. П-образный рычаг БДТ.03.120 с пластинами крепления под корпус БДЮ.01.304А и подшипник 7212.

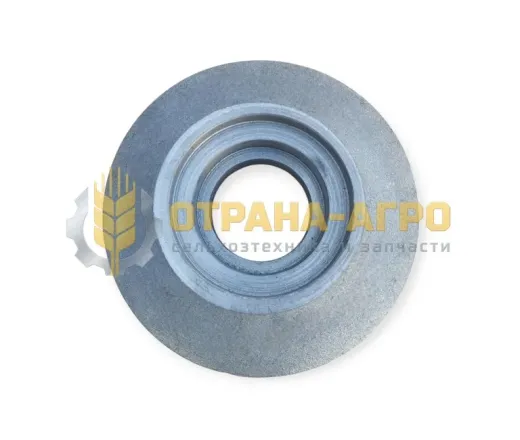

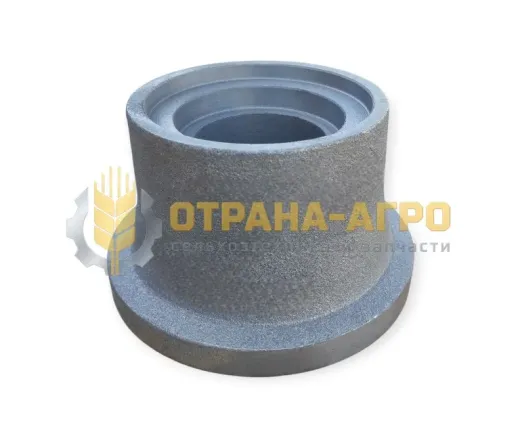

- Комплектующие батареи. Выпуклый упор БДБ.03.327, вогнутый упор БДЮ.01.336А, внутренняя шайба БДБ.03.109, наружная шайба БДЮ.01.301Б и промежуточная шпулька БДЮ.01.108.
- Гидроцилиндр. Ц100.40.400.04.2 указан для дисковой бороны БДТ-7.
Как подобрать запчасть
- Определите модель бороны — БДТ-3 или БДТ-7 — и её исполнение.
- Установите ремонтируемый узел: дисковая батарея, корпус подшипника, стойка с креплением или гидравлическая система.
- Сверьте обозначение старой детали с каталожным номером новой позиции.
- При выборе оси сопоставьте количество дисков и длину: 7 дисков и 1490 мм, 8 дисков и 1710 мм либо 9 дисков и 1930 мм.
- Для корпуса, крышки, втулки и рычага проверьте обозначение подшипникового узла 7212.
- Для диска БДЮ 01.401 дополнительно сверьте размер D660×6, а для гидроцилиндра Ц100.40.400.04.2 — применение на БДТ-7.
