Крестовины и вилки к карданным валам
В этой категории собраны крестовины и вилки для восстановления шарнирных соединений карданных валов сельскохозяйственной техники. Такие детали работают в составе вала отбора мощности: соединяют элементы карданной передачи и позволяют передавать вращение между трактором и агрегатом при изменении их взаимного положения.

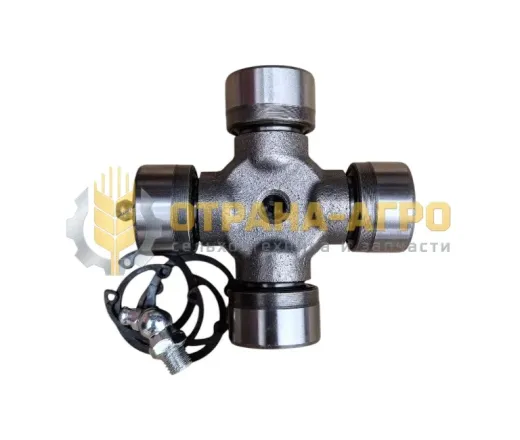

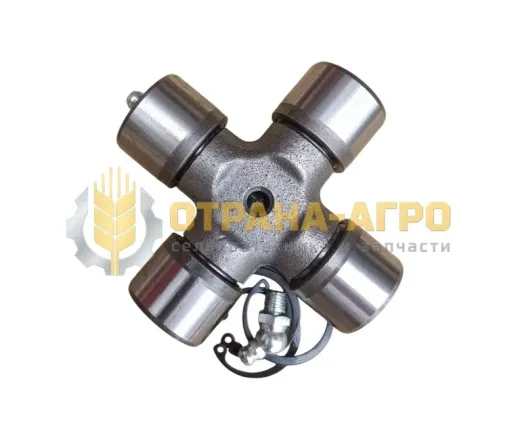

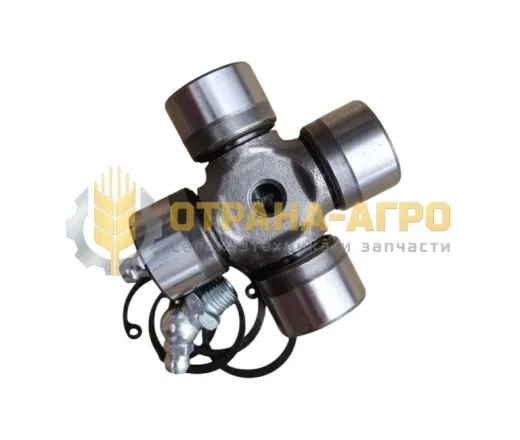

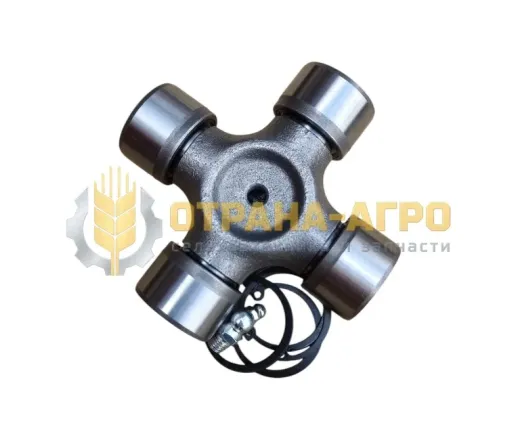

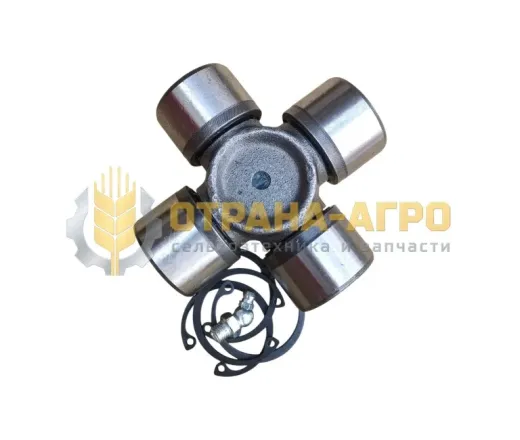

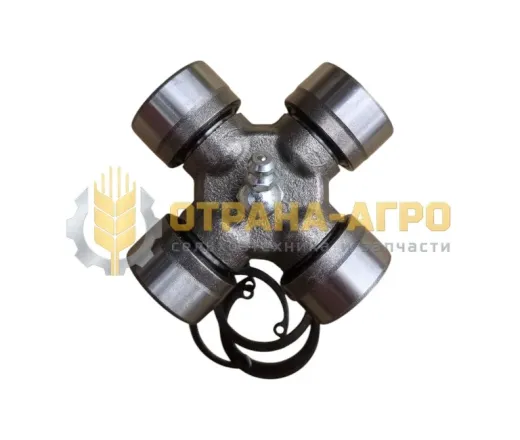

Ассортимент объединяет комплектующие нескольких размерных серий и конструктивных линий. Модели 9.102–9.108 относятся к линейке сельскохозяйственных карданных валов Aksan Kardan; отдельно представлены крестовины серий W и варианты с обозначениями К 016, К 040, К 063 и К 100. Поэтому деталь выбирают по конкретному валу и соединению, а не только по общему названию.
Какие детали представлены
- вилки шарнира для серий T2, T4, T5, T6 и T8;
- вилки с различными присоединениями: на 6, 8 или 20 шлицев, а также с отверстием под шпонку;
- крестовины для карданных валов серий T2–T9;

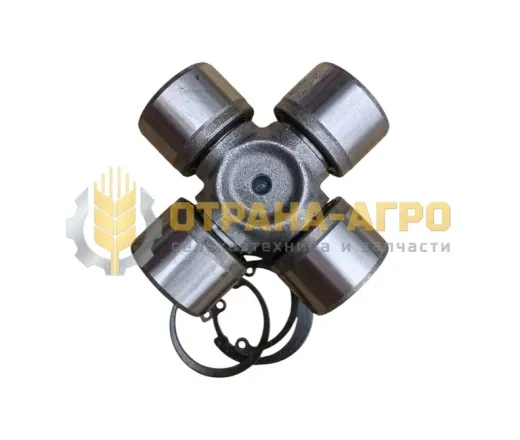

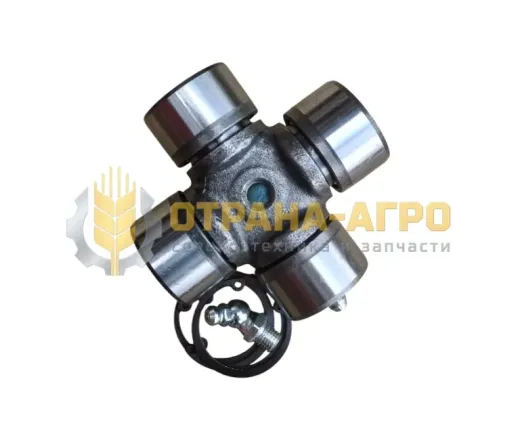

- крестовины линий W 2400 и W 2600;
- крестовины с обозначениями К 016, К 040, К 063 и К 100.
Как проверить применяемость
Различия между группами деталей определяются серией карданного вала, размерами крестовины и способом присоединения вилки к валу или валу отбора мощности. Даже одинаково названные детали могут иметь другое число шлицев, иной профиль соединения либо предназначаться для другой серии.
- Сверьте полное обозначение снятой детали или номер из документации на карданный вал.
- Определите, что требуется заменить: крестовину либо вилку, и уточните её расположение на валу.
- Проверьте серию вала и размеры сопряжения крестовины.
- Для вилки сопоставьте тип соединения: число и профиль шлицев, размер вала либо исполнение под шпонку.
- Если применяемость указана для конкретного агрегата, дополнительно сверяйте номер детали и каталог этого агрегата.
Ремонт и комплектация карданной передачи
При ремонте карданного вала обычно заменяют изношенный элемент шарнира после осмотра сопряжённых вилок, посадочных мест и креплений. Выбор крестовины по серии и размерам нужен для сохранения соответствия существующему шарниру.
Вилки в этой категории отличаются не только серией крестовины, но и стороной подключения. Исполнение для вала отбора мощности, шлицевого вала или шпоночного соединения подбирают по фактической конструкции узла.
Для точного подбора полезно предоставить маркировку карданного вала, номер демонтированной детали и размеры соединения. Это особенно важно для валов разных серий и для позиций с похожими обозначениями.
