Описание

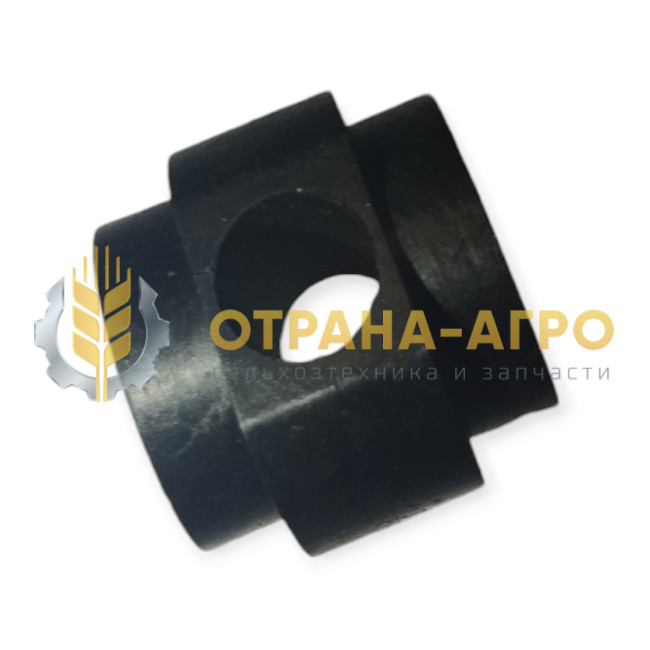

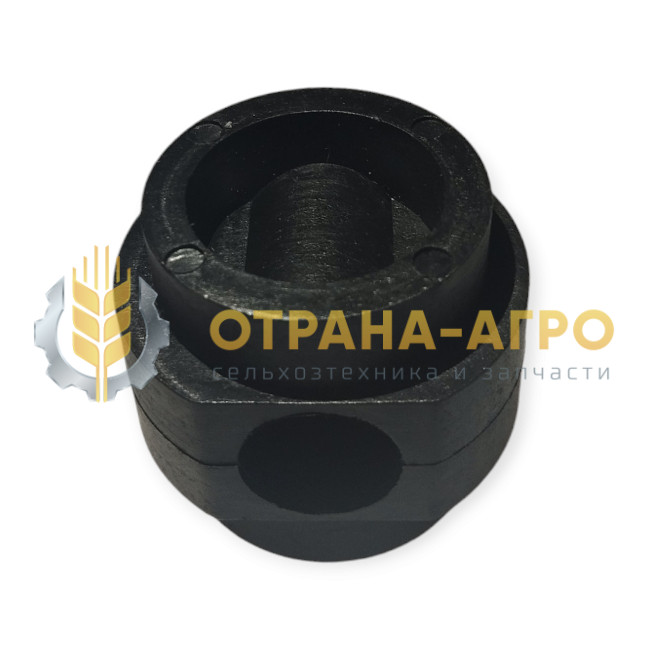

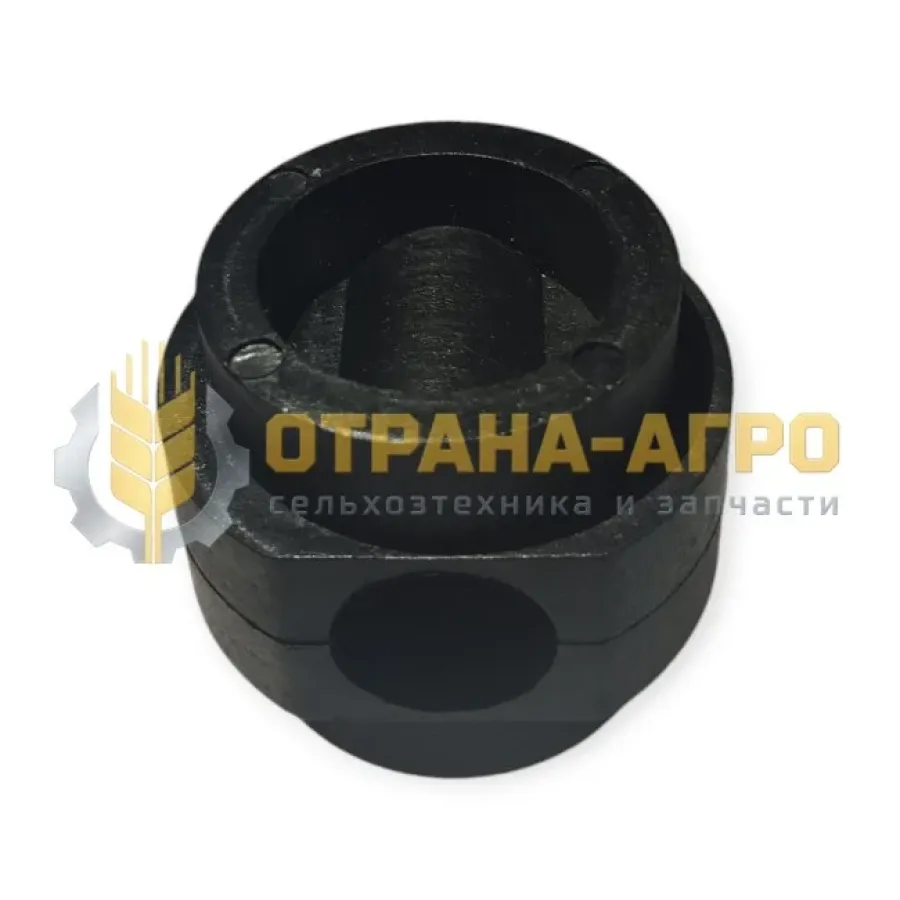

Глазок КЗР 1502003 — пластиковая деталь пальцевого механизма шнека зерновой жатки. По каталогу ЖЗК-7-5 глазок устанавливается в шнек КЗР 1502140-21, входящий в сборочный узел КЗК-12-1502000-01.
Характеристики и обозначения
- Каталожное обозначение: КЗР 1502003.
- Вариант написания: КЗР-1502003.
- Назначение: глазок пальца шнека жатки.
- Узел установки: шнек КЗР 1502140-21 жатки ЖЗК-7-5.
- Диаметр пальца: 16 мм.
- Материал: пластик.
- Количество по спецификации: 15 штук на шнек КЗР 1502140-21.
Применяемость
Жатка ЖЗК-7-5 применяется с зерноуборочными комбайнами КЗС-10К и КЗС-1218. Совместимость глазка следует определять по модели установленной жатки и обозначению шнека: одинаковая модель комбайна может иметь другую комплектацию.
Проверка перед заказом
- Сверьте обозначение требуемой детали — КЗР 1502003 — с каталогом или ранее установленным образцом.
- Проверьте модель жатки ЖЗК-7-5 и обозначения узлов КЗР 1502140-21 и КЗК-12-1502000-01.
- Уточните соответствие пальцу диаметром 16 мм, а также форму и крепёжные размеры по снятой детали.
- Не путайте глазок КЗР 1502003 с расположенными рядом деталями КЗР 1502002 и КЗР 1502004, которые в каталоге обозначены как втулки.
- Не рассматривайте близкий номер КЗК-1420-1502004 как автоматическую замену без проверки каталога конкретной модификации жатки.
Технические характеристики
- Единица измерения
- шт
- Вес, кг
- 0.1
- Страна
- Китай
