Описание

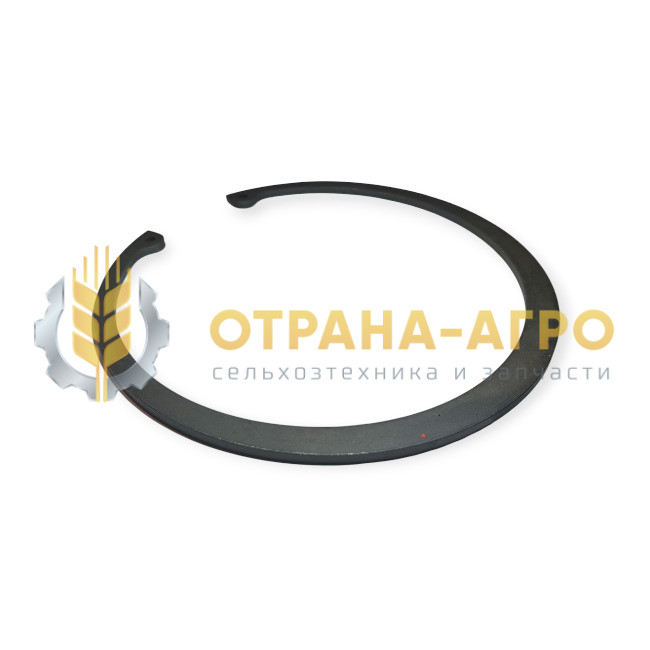

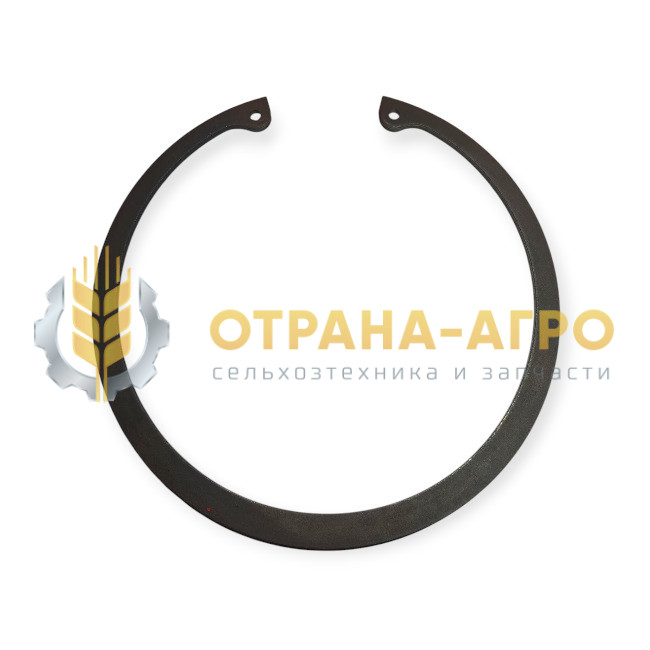

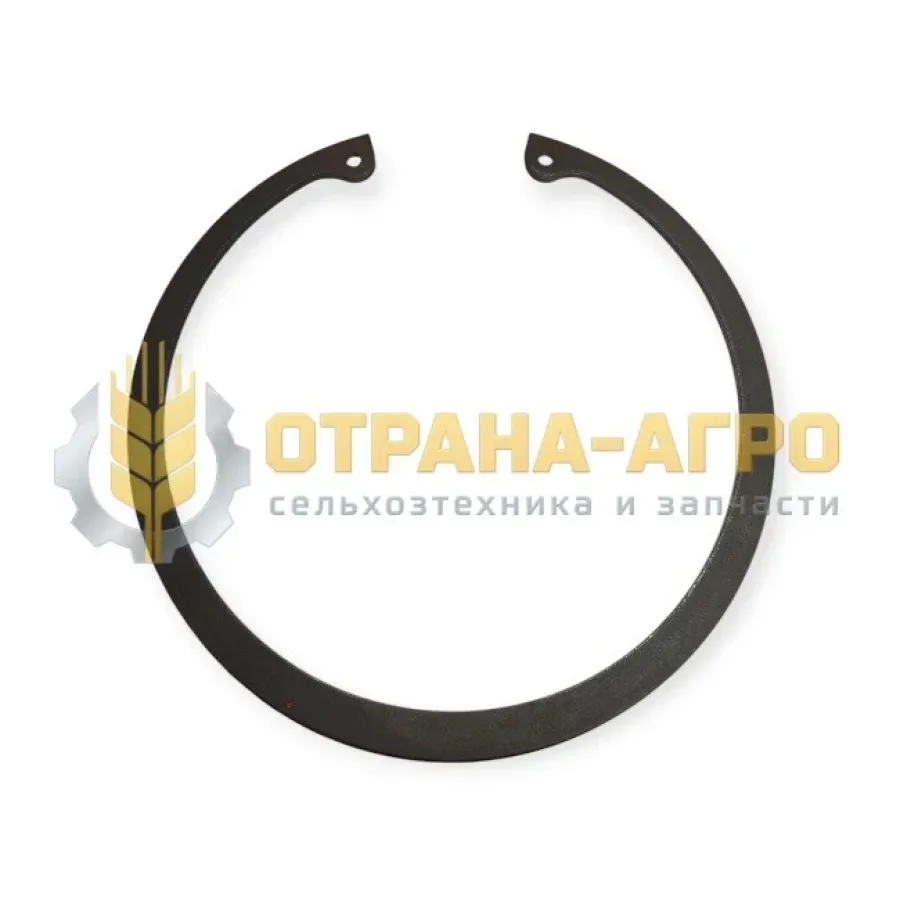

Стопорное кольцо С 160 DIN 472 — это внутреннее пружинное плоское эксцентрическое кольцо с номинальным диаметром 160 мм, предназначенное для надежной осевой фиксации различных деталей в отверстиях. Оно соответствует немецкому промышленному стандарту DIN 472, регламентирующему внутренние стопорные кольца, и его российскому аналогу ГОСТ 13943-86. Изготовленное из пружинной стали с твердостью HRC 44-51, это кольцо имеет толщину 4 мм и обеспечивает высокую прочность и долговечность.
Назначение
Основное назначение кольца С 160 DIN 472 — предотвращение осевого смещения конструктивных элементов, таких как подшипники качения, шестерни и шкивы, внутри корпусов или отверстий. Кольцо устанавливается в специально обработанные канавки (с диаметром канавки 165 мм и шириной не менее 4.15 мм), обеспечивая надежное удержание и способность передавать высокие осевые нагрузки.
Применение
Благодаря своим характеристикам, данное стопорное кольцо широко применяется в различных отраслях промышленности. Оно является ключевым элементом в машиностроении, гидравлических системах, редукторных механизмах и приводных узлах, где требуется точная и стабильная фиксация компонентов.
Примеры использования с техникой
В сельскохозяйственной технике кольцо С 160 DIN 472 находит применение в кормораздатчиках модели ИСРК-12. В частности, оно используется для фиксации подшипника 23218 W33 (или его аналогов, таких как 23218 CAK/W33, 23218 CC/W33) в корпусе подшипника ИСРК-12.06.01.000. Это обеспечивает стабильную работу узла и предотвращает нежелательное смещение подшипника в процессе эксплуатации.
Технические характеристики
- Единица измерения
- шт
- Вес, кг
- 0.05
- Страна
- РБ
