Описание

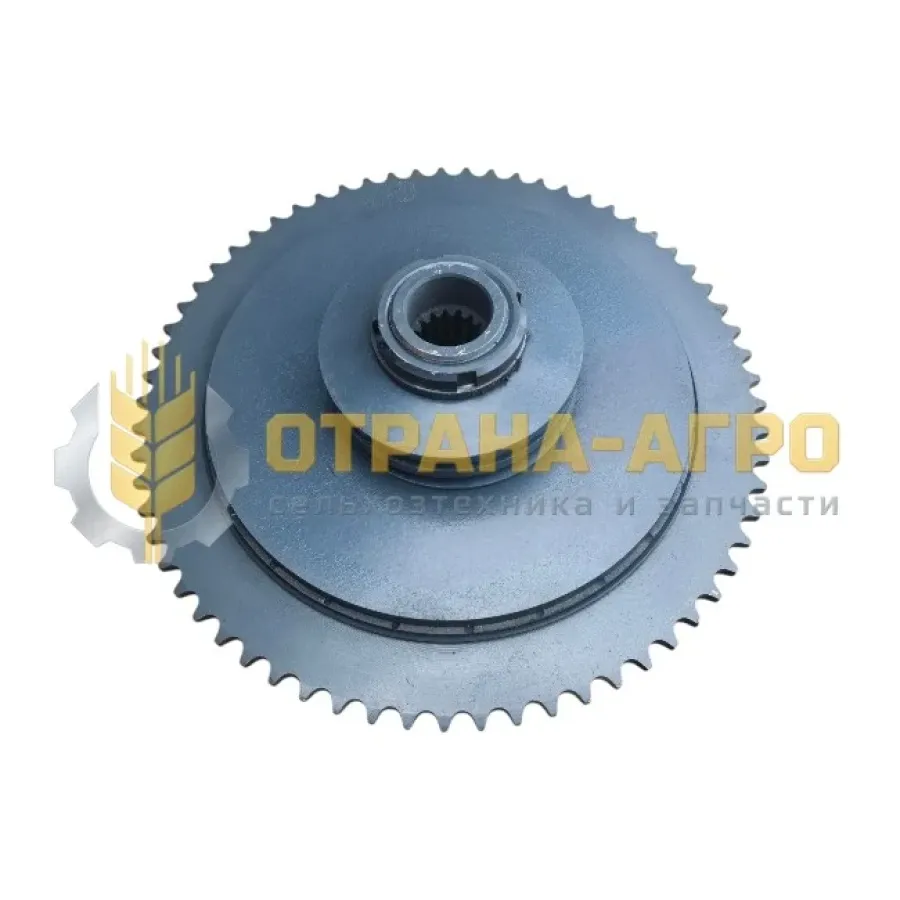

Муфта КЗР 1503140 — фрикционная муфта привода мотовила зерновой жатки. Деталь применяется в соответствующих каталожных исполнениях жаток ЖЗК-6-4, ЖЗК-6-5, ЖЗК-7-4, ЖЗК-7-5 и ЖЗК-7-6, используемых в том числе с зерноуборочными комбайнами «ПАЛЕССЕ» КЗС-10К и КЗС-1218.
Обозначения и характеристики
- Каталожное обозначение: КЗР 1503140.
- Код товара: 3627.
- Тип детали: фрикционная муфта.
- Место установки: привод мотовила зерновой жатки.
- Количество: в соответствующих каталожных схемах устанавливается одна муфта на жатку.
- Масса: 10 кг.
Каталожная конструкция КЗР 1503140 включает звездочку КЗР 1503150, ступицу, две накладки сцепления КЗР 0313002, втулки, пять тарельчатых пружин и прижимное кольцо. Эти элементы можно использовать как ориентиры при сравнении детали со снятым узлом и сборочным чертежом.
Проверка перед заказом
- Сверьте полное обозначение снятой детали: КЗР 1503140 без дополнительной литеры.
- Уточните модель жатки, обозначение ее сборочной единицы, год выпуска и редакцию каталога. Одной модели комбайна недостаточно для точного подбора.
- Не приравнивайте КЗР 1503140 к КЗР 1503140А без документального подтверждения: это разные каталожные обозначения, а состав узлов в каталогах отличается.
- Сравните исполнение звездочки, ступицы, втулок, фрикционных накладок и крепежных мест с демонтированной муфтой.
- Не путайте эту деталь с отдельной предохранительной муфтой шнека: КЗР 1503140 относится именно к приводу мотовила.
- Перед заказом согласуйте комплектность поставляемого узла по перечню деталей или фотографии.
Технические характеристики
- Единица измерения
- шт
- Вес, кг
- 10
- Страна
- РБ, Китай
