Описание

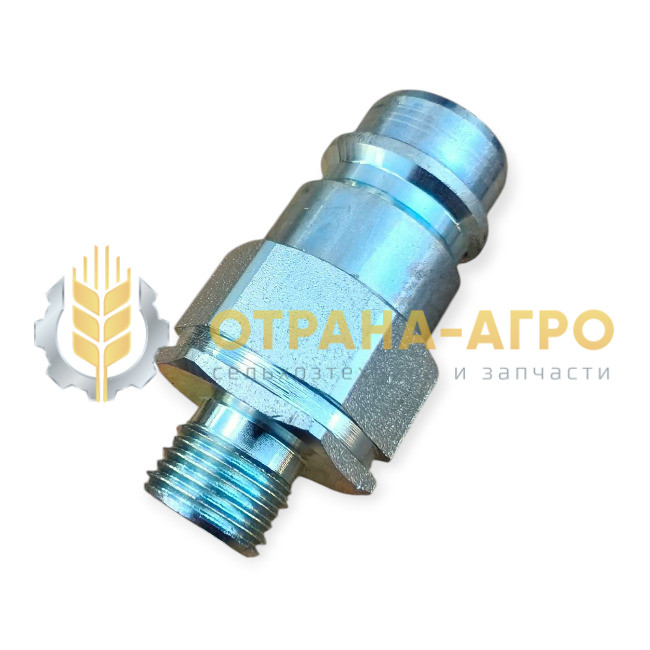

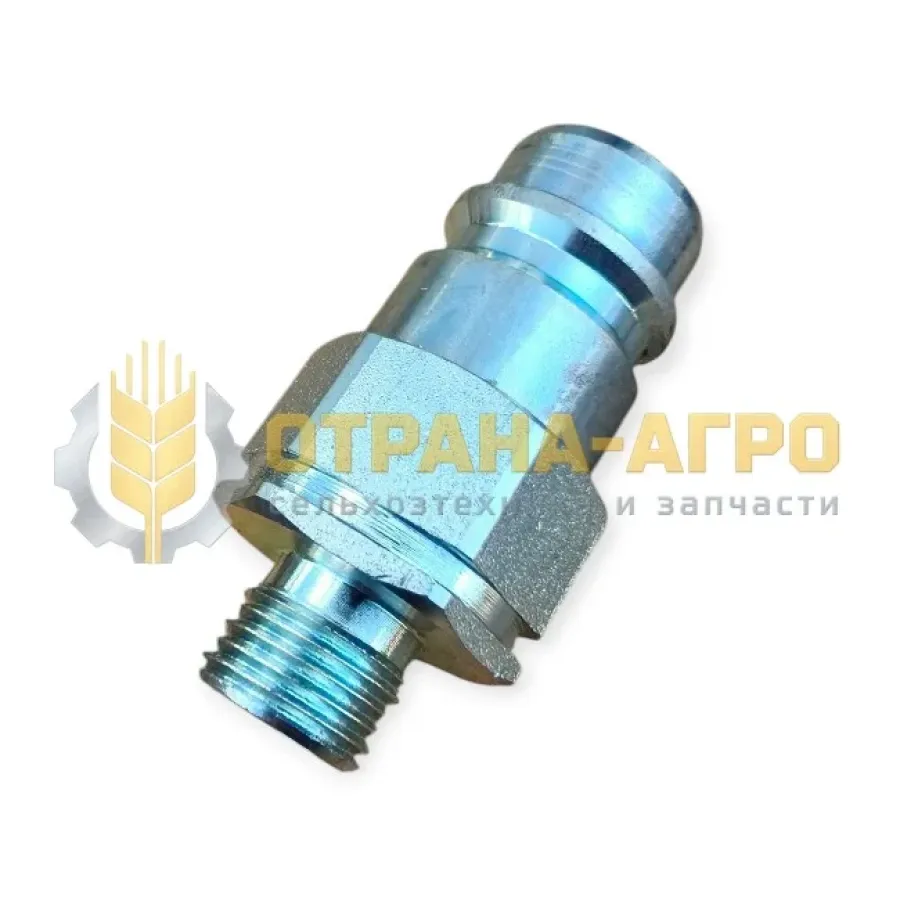

Муфта М16×1,5 S24 с конусом 24° — ниппельная, или «папа», запорная полумуфта гидравлического быстроразъёмного соединения. Деталь служит для подключения и отключения рукава высокого давления от ответной полумуфты гидросистемы.
Характеристики и обозначения
- Исполнение: ниппельная запорная полумуфта.
- Резьбовое присоединение: М16×1,5.
- Уплотнительная поверхность: конус 24°.
- Размер под ключ: S24, то есть 24 мм.
- Артикул продавца: 11049.
- Масса по каталогу: 0,1 кг.
При соединении с подходящей ответной частью полумуфта открывает проход рабочей жидкости, а после разъединения запорный элемент перекрывает канал.
Проверка перед заказом
- Сверьте резьбу: диаметр М16 и шаг 1,5 мм.
- Проверьте наличие и геометрию уплотнительного конуса 24°.
- Сравните профиль ниппеля, условный проход и размеры с ответной полумуфтой или снятой деталью.
- Убедитесь, что шестигранник S24 подходит к месту установки.
Важно: одного совпадения размера резьбы недостаточно для совместимости быстроразъёмных соединений. Обозначение Н.036.50.000 обычно относится к разрывной муфте М20×1,5, поэтому его нельзя использовать как прямую замену данного исполнения М16×1,5 без дополнительной проверки.
Технические характеристики
- Альтернативный номер
- Н.036.50.000
- Единица измерения
- шт
- Вес, кг
- 0.1
- Страна
- РБ, Китай
