Карданный вал связывает трактор и агрегат, передавая вращение при постоянно меняющихся углах и расстоянии между машинами. Из-за кажущейся универсальности его нередко выбирают только по длине и внешнему виду вилок. Это опасное упрощение. Для нормальной работы должны совпасть присоединения, диапазон телескопирования, допустимая передаваемая нагрузка, частота вращения, тип защитного устройства и геометрия шарниров.
Осмотр проводят на заглушенной технике, с исключённым самопроизвольным движением и отсоединённым приводом согласно инструкции. Защитный кожух должен быть целым, свободно вращаться относительно вала и удерживаться штатными цепочками от совместного вращения. Отсутствующая воронка, треснувшая труба или снятый кожух — не косметический недостаток, а причина не вводить передачу в работу до восстановления защиты.
Признаки состояния крестовины

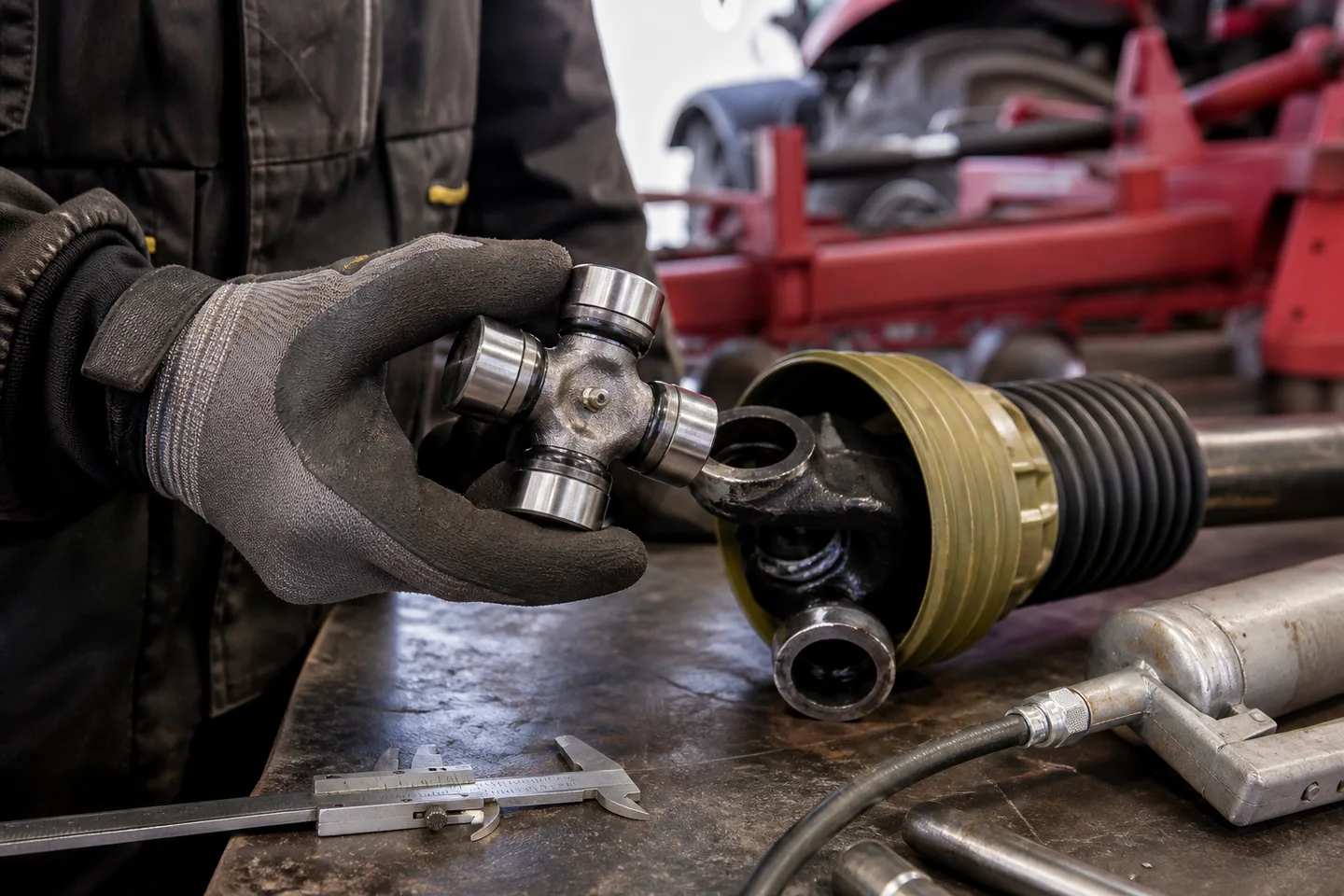

Крестовина работает в игольчатых подшипниках. Настораживают ощутимый люфт, заедание при повороте, ржавые потёки из-под уплотнений, следы перегрева и неравномерность движения шарнира. Проверка только в прямом положении может скрыть дефект: вилки аккуратно перемещают в доступном диапазоне и оценивают плавность. Удар при смене нагрузки не всегда вызван одной крестовиной — люфт может находиться в шлицах, вилке, редукторе или присоединении.
- Проверить фиксацию вилок на валах трактора и агрегата.
- Осмотреть стопорные элементы чашек и отсутствие трещин вокруг посадочных мест.
- Убедиться, что телескопические профили двигаются без закусывания и имеют предусмотренное перекрытие.
- Проверить защитный кожух по всей длине и наличие предупреждающих обозначений.
- Обслужить точки смазки с периодичностью и материалом, указанными изготовителем.
Кардан нельзя оценивать отдельно от агрегата: рабочая длина и углы меняются при подъёме навески, на повороте и при проходе неровностей.
Длина: не только размер в сложенном виде
Слишком длинная передача может упереться при сближении трактора и агрегата, передать осевое усилие на подшипники и повредить редуктор. Слишком короткая теряет необходимое перекрытие телескопических профилей и рискует разъединиться. Поэтому измеряют минимальное и максимальное расстояние в реальных положениях агрегата, следуя методике производителя. Самостоятельное укорачивание требует одновременной и правильной обработки обеих профильных труб и защиты; без инструкции и квалификации такую операцию поручают специалисту.
Вилки карданных шарниров должны быть сфазированы правильно. Ошибка взаимного положения телескопических половин вызывает неравномерность вращения и вибрацию даже при исправных крестовинах. Метки на профилях помогают собрать вал в исходном положении. Если метки утрачены, ориентацию восстанавливают по документации конкретной передачи.
Муфты и защита агрегата
На валу может находиться обгонная, фрикционная, кулачковая или срезная предохранительная муфта. Эти устройства решают разные задачи и не являются взаимозаменяемыми. Обгонная муфта не позволяет инерции агрегата воздействовать на трактор после отключения привода. Фрикционная ограничивает момент за счёт контролируемого проскальзывания, а иные исполнения размыкают передачу или используют срезной элемент. Настройки и обслуживание определяются изготовителем.
Особенно рискован случайный крепёж вместо штатного срезного болта. Его материал и размеры являются частью настройки защиты. Более прочный болт может не разрушиться при перегрузке, и тогда удар примет редуктор или другая дорогая часть агрегата. Аналогично нельзя произвольно затягивать фрикционную муфту: слишком слабая будет перегреваться, слишком сильная перестанет защищать.
Как собрать данные для подбора
Для заказа фиксируют производителя и маркировку карданного вала, модель трактора и агрегата, присоединительные профили с обеих сторон, размер крестовин, тип телескопического профиля, рабочую длину по принятой производителем методике и исполнение муфты. Фотографии общего вида и обоих наконечников дополняют данные. Измерение крестовины проводят точно: важны диаметры чашек, размеры по наружным поверхностям и способ фиксации.
Замена одной крестовины оправдана, если вилки и посадочные места не разбиты, профильные трубы прямые, а остальные элементы соответствуют требованиям. Если чашка проворачивалась в вилке, есть трещины или заметная деформация, новая крестовина не восстановит геометрию узла. После сборки шарнир должен двигаться плавно, без тугих точек и осевого люфта сверх допустимого.
Для хранения вал снимают и размещают так, чтобы не повредить защитный кожух и не загрязнить присоединительные профили. Тяжёлый кардан не должен опираться на тонкую пластиковую защиту. После мойки удаляют влагу, обслуживают предусмотренные точки и закрывают концы от пыли. На бирке указывают агрегат и ориентацию сторон: одинаковые на вид передачи могут иметь разные муфты и допустимые режимы.
Перед сезоном кардан полезно проверить во всём диапазоне движения агрегата без контакта с вращающимися частями. Убеждаются, что защита не натягивается, цепочки закреплены в предусмотренных местах, а вал нигде не касается рамы. Такой осмотр занимает меньше времени, чем аварийный ремонт, и одновременно защищает технику и людей.
