Описание
Шарнир АЖ-160 (модель АЖ-160) – это ключевой элемент карданного вала, предназначенный для эффективной передачи крутящего момента между валами, расположенными под изменяющимся углом. Этот узел обеспечивает надежную работу в составе карданных передач сельскохозяйственной и специальной техники.
Назначение
Основное назначение шарнира АЖ-160 – обеспечение вращения двух валов под переменным углом в карданном механизме. Он является основной составной единицей силовой части карданного вала, позволяя передавать крутящий момент до 160 Н·м при скорости вращения до 1250 оборотов в минуту и рабочих углах наклона до 22 градусов.
Конструктивные особенности

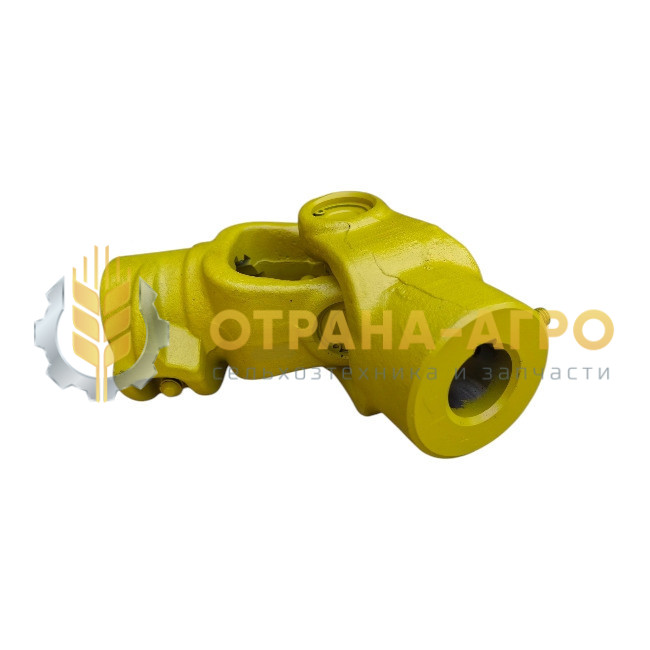

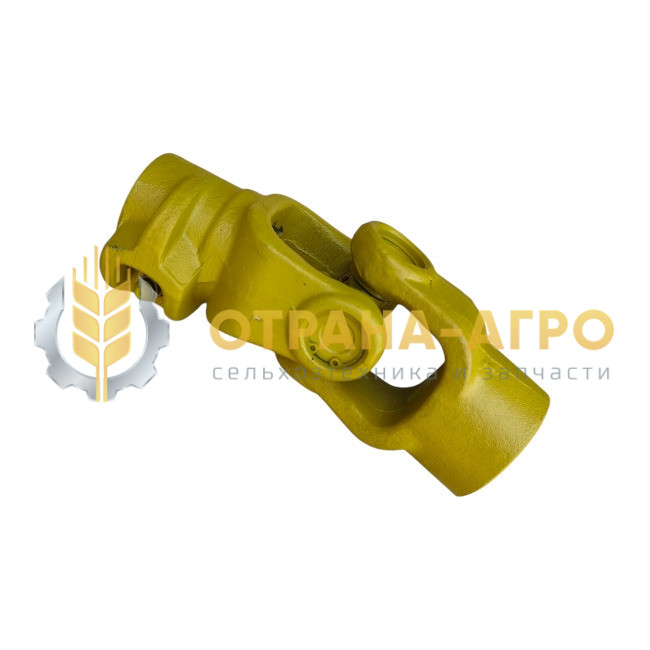

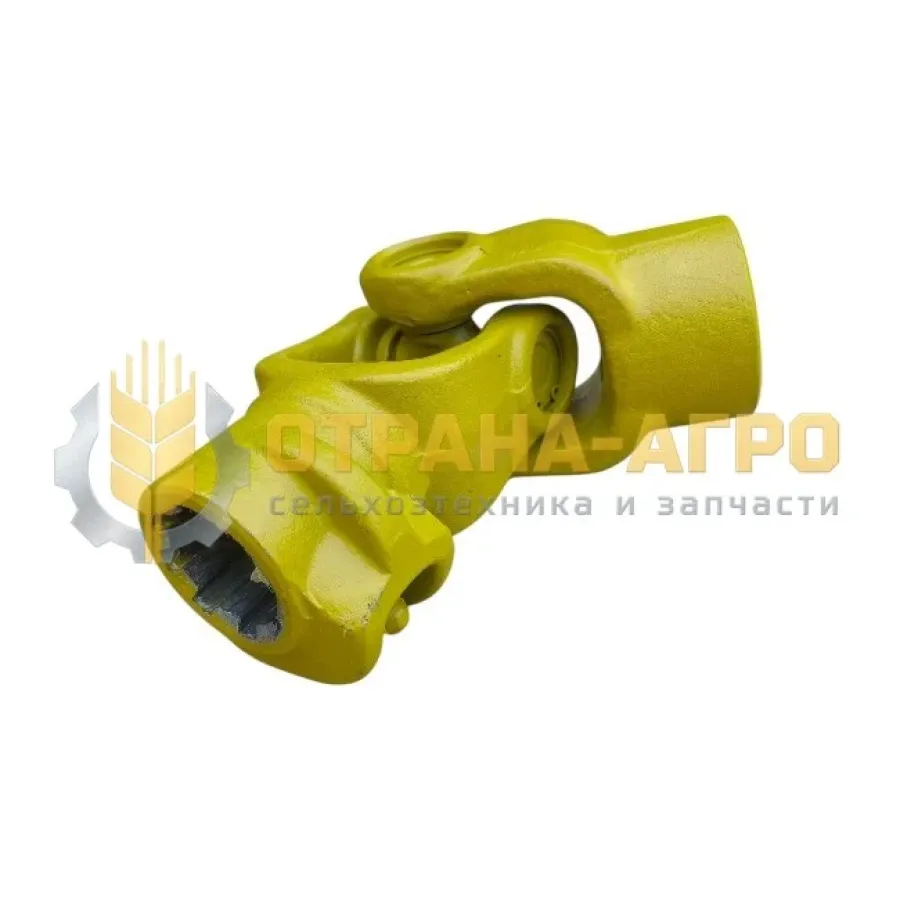

Шарнир состоит из двух вилок и крестовины К-016. Одна вилка имеет посадочное отверстие с 8 шлицами (размером 38x32x8 мм) для соединения со шлицевым валом. Другая вилка оснащена круглым отверстием диаметром 25 мм с пазом под шпонку, предназначенным для присоединения вала со шпонкой.
Применение
Шарнир АЖ-160 широко применяется в карданных передачах сельскохозяйственной техники и машин специального назначения. Он обеспечивает стабильную и долговечную работу узлов при различных эксплуатационных нагрузках.
Примеры использования с техникой
Данный шарнир совместим с карданными валами следующих моделей техники: комбайны «Нива», комбайны «Дон», сеялки СЗ-3,6 и СЗ-5,4.
Важные примечания
При выборе шарнира убедитесь в соответствии его присоединительных размеров и характеристик требованиям вашей техники. Альтернативные номера для данной модели включают Н.051.02.050, Н.051.02.050А, АК.016.115.264 и 102.A13.F13. Существуют также модификации, такие как Шарнир АИ-160 (Н.051.02.060), Шарнир АН-160 (Н.051.02.080), Шарнир АК-160 (Н.051.02.030) и Шарнир АЛ-160 (Н.051.02.070), которые могут иметь отличия в конструкции или параметрах и требуют точной проверки по каталожному номеру.
Технические характеристики
- Альтернативный номер
- Н.051.02.050
- Альтернативный номер 2
- 102.A13.F13
- Единица измерения
- шт
- Вес, кг
- 4.5
- Страна
- Китай,Турция
