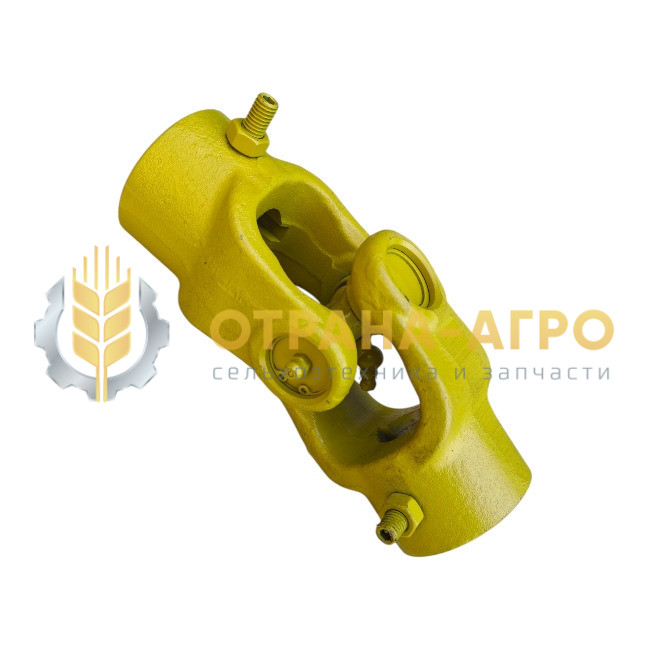

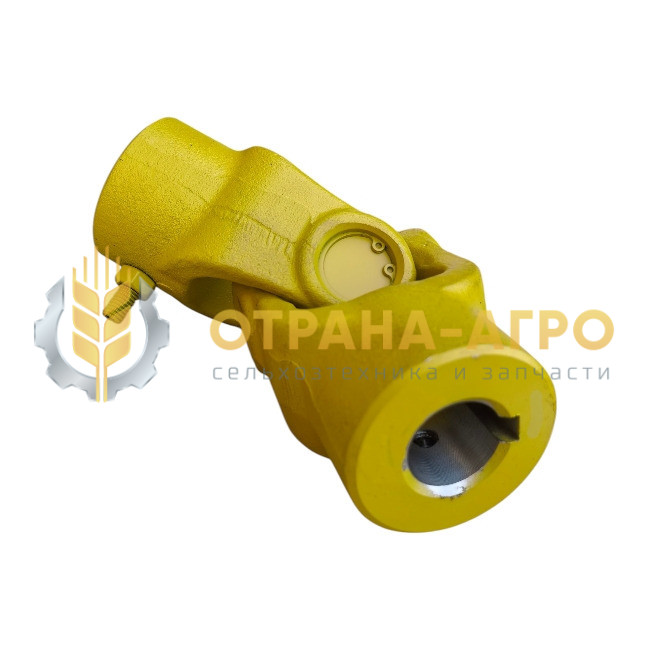

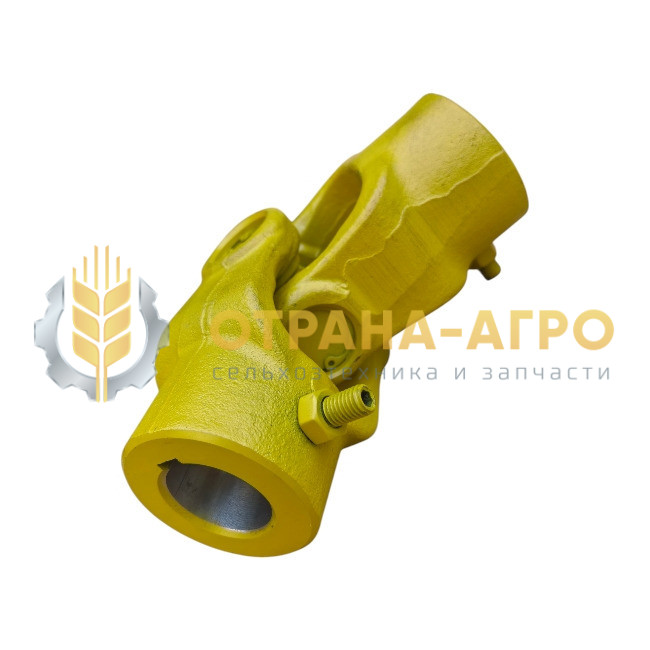

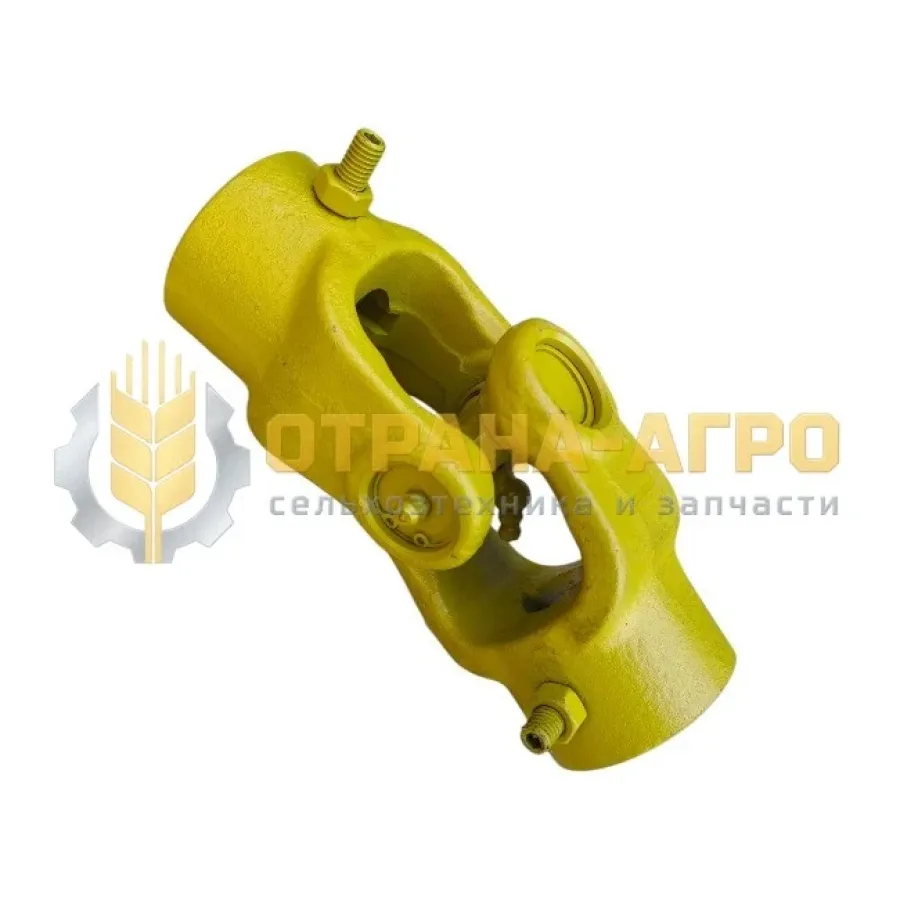

ШАРНИР ЖИ-160

ШАРНИР ДЛЯ КАРДАННЫХ ВАЛОВ T2 СЕРИИ ПОД КРЕСТОВИНУ D23,8 С ВИЛКОЙ ПОД ОТВЕРСТИЕ D25 И ВИЛКОЙ ШАРНИРА ПОД ОТВЕРСТИЕ D30

Шарнир ЖИ-160 – это ключевой элемент карданного вала, предназначенный для эффективной передачи крутящего момента между валами, расположенными под переменным углом. Относится к 160-й серии шарниров, что указывает на номинальный крутящий момент в 160 Н·м. Изделие произведено в Китае и Турции, его вес составляет 2.4 кг.

Назначение

Основная функция шарнира ЖИ-160 заключается в обеспечении надежной передачи крутящего момента в условиях, когда оси соединяемых валов пересекаются под изменяющимися углами. Это позволяет механизмам работать плавно и эффективно, компенсируя угловые смещения.

Применение

Шарнир ЖИ-160 широко применяется в составе карданных валов сельскохозяйственных машин и машин специального назначения. Он способен передавать крутящий момент при оборотах до 1250 в минуту и рабочих углах наклона до 22 градусов, что соответствует требованиям для интенсивной эксплуатации в агропромышленном комплексе.

Особенности конструкции

Данный шарнир разработан для карданных валов T2 серии. Его конструкция включает посадочное место под крестовину D23,8, вилку под отверстие D25 и вилку шарнира под отверстие D30. Также известен как "кругл.шпон-кругл.шпон" или "круг d=25 под шпонку - круг d=30 под шпонку", что указывает на тип соединения.

Важные уточнения

Для шарнира ЖИ-160 также используются альтернативные номера Н.051.02.240А и 102.F13.F14. При выборе детали важно убедиться в соответствии всех посадочных размеров. Существуют другие модификации шарниров 160-й серии, такие как Н.051.02.050А (АЖ-160), Н.051.02.060А (АИ-160), Н.051.02.030А (АК160), ЖЖ-160, ЖЛ-160, ИИ-160, КШ-160 НУ, КШ 160 ИЛ, которые имеют свои особенности конструкции и требуют точной проверки каталожного номера.
